ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ФОРВАРДЕРА ДЛЯ РУБОК УХОДА ЗА ЛЕСОМ
Александров М.В. (БГИТА, г.Брянск, РФ)
Научный руководитель проекта – доцент, к.т.н. Чайка О.Р.
Process equipment forwarder for thinning the forest.
В настоящее время широко применяется трелевка сортиментов. Наибольшее использование получили форвардеры специального назначения. Современные форвардеры отличаются высокой производительностью и высокой себестоимостью, что не очень практично. Владельцы арендованных лесов должны выполнять не только рубки главного пользования, но и рубки ухода.
Нами предлагается усовершенствовать технологическое оборудование трелевочного трактора ШЛК 6-04 с целью расширения его технологических возможностей.
С целью уменьшения ущерба наносимого древостоям и почвенному покрову следует увеличить вылет манипулятора. Новый манипулятор целесообразно выполнить как комбинированный. Нами предлагается установить на машину манипулятор изготовленный согласно патенту RU 2090392. Рукоять выполнить с телескопическим удлинителем, а на стреле установить многорычажную систему с верхним расположением гидроцилиндра. В конструкцию модернизируемого форвардера, для расширения его технологических возможностей, предлагается внедрить съемный коник, согласно патенту RU 2070521.

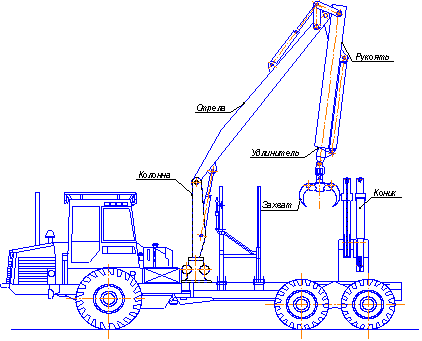

Рисунок 1 – Кинематическая схема технологического оборудования трактора ШЛК 6-04
С коником трелевочный трактор способен выполнять трелевку не только сортиментов, но и хлыстов и деревьев при проведении прореживаний. Поскольку деревья диаметром от 7 до 15 см. целесообразно трелевать целиком.
С таким технологическим оборудованием форвардер будет пригоден для проведения всех видов рубок.
Литература
1. Жаденов, В.С., Заикин А.Н., Лобанов В.Н., Чайка О.Р. Технологическое оборудование лесозаготовительных машин (Теория, конструкция, эксплуатация): Учебное пособие для студентов лесного комплекса. – Брянск: БГИТА, 2005. – 254 с.
2. Интернет источник: http://ural-saz.ru/forvarder_kolsnyy_shlk_6-04
3. Пат. 2090392 С1, МПК В60P3/40. Манипулятор лесозаготовительной машины [Текст]/ Зинин В.Ф., Мясоедов Н.И., заявл. 19.06.1995 ; опубл. 20.09.1997.
4. Пат. 2070521 С1, МПК B60P3/40, B60P7/02. Коник лесозаготовительной машины [Текст]/ Шестаков Я.И., Колосов С.Н., Мамаев Л.В., заявл. 03.06.1991; опубл. 20.12.1996.
