ИЗМЕРЕНИЕ ДЕЙСТВИТЕЛЬНЫХ ШАГОВ ПРИВОДНОЙ РОЛИКОВОЙ ЦЕПИ И СТАТИСТИЧЕСКАЯ ОБРАБОТКА РЕЗУЛЬТАТОВ
Мевша Н.В., Пунтус А.В. (КубГТУ, г.Краснодар, РФ)
There are offered the function chart of measurement of the valid steps of a roller chain and the programs of record and mathematical processing of results of measurements, which provide operative reception of the data about accuracy of a chain.
Одним из основных размеров цепи является ее шаг. При выпуске цепей необходимо контролировать действительный шаг звеньев. Чем меньше отклонение от номинального шага в отдельных звеньях, тем выше качество цепи. Вследствие износа в шарнирах особенно сильно увеличивается шаг наружных звеньев, указанный износ не увеличивает шага внутренних звеньев. Поэтому при проведении испытаний так же необходимо контролировать действительные шаги.
За основу нами взят прибор для измерения шагов звеньев цепи описанный в [1]. В рассматриваемом приборе применен индикатор часового типа. Сложность использования такого устройства в производстве заключается в ручном съеме результата и записи в протокол испытаний, а так же дальнейшая статистическая обработка результатов. Такие же процедуры приходилось выполнять и при использовании прибора показывающего с индуктивным преобразователем модель 275. Но разработчики данного прибора предусмотрели внешний выход напряжения пропорционального измеренной величине. Используя эту возможность, нами разработана система измерения действительных шагов с непосредственной записью результатов на диск ЭВМ, функциональная схема которой приведена на рисунке 1.

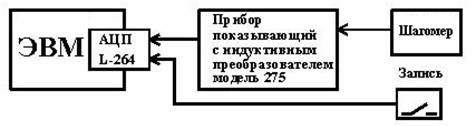

Рисунок 1 – Функциональная схема системы измерения действительных шагов
Напряжение пропорциональное измеренной величине подается на плату АЦП, установленную в ЭВМ. При нажатии внешней кнопки «Запись» аналоговый сигнал преобразуется в цифру и записывается на диск ЭВМ. Выполнение данных процедур обеспечивает разработанная нами программа Schag. После того как сформирован файл результатов, наша программа StatSchag их обрабатывает и выдает математическое ожидание и среднеквадратическое отклонение по внутренним и наружным звеньям.
Используя разработанную систему, нами были проведены измерения действительных шагов цепи ПР-19,05 – 38,1 производства «Краснодарсельмаш» и произведена статистическая обработка результата.
Участок цепи из 78 звеньев в первом опыте измерялся однократно, во втором опыте измерения этого же участка цепи выполняли шесть раз при случайных расположениях роликов.
При однократном измерении были получены следующие результаты:
- математическое ожидание отклонения от номинала шага наружных звеньев –34,8 мкм;
- среднеквадратическое отклонение шага наружных звеньев 43,12 мкм;
- математическое ожидание отклонения от номинала шага внутренних звеньев 9,54 мкм;
- среднеквадратическое отклонение шага внутренних звеньев 52,26 мкм.
На рисунке 2 представлены гистограммы рассеивания отклонений действительных шагов от номинального значения по наружным и внутренним звеньям, поле в 6s разделено на 11 участков.
|
а) |
б) |
Рисунок 2 – Гистограммы рассеивания отклонений шагов звеньев от номинального значения: а – наружные звенья, б – внутренние звенья
При шестикратном измерении участка цепи получены следующие результаты:
- математическое ожидание отклонения от номинала шага наружных звеньев –27,73 мкм;
- среднеквадратическое отклонение шага наружных звеньев 42,7 мкм;
- математическое ожидание отклонения от номинала шага внутренних звеньев 1,99 мкм;
- среднеквадратическое отклонение шага внутренних звеньев 50,85 мкм.
Гистограммы рассеивания отклонений действительных шагов от номинального значения по наружным и внутренним звеньям представлены на рисунке 3, поле в 6s разделено на 11 участков.
|
а) |
б) |
Рисунок 3 – Гистограммы рассеивания отклонений шагов звеньев от номинального значения: а – наружные звенья, б – внутренние звенья
Следует отметить, что предложенные нами функциональная схема измерения действительных шагов роликовой цепи, программы записи и математической обработки обеспечивают оперативное получение данных о точности цепи, что особенно важно в условиях контроля качества изготовления цепи в производстве.
Время, затраченное на выполнение 468 измерений шагов и их обработку, в пересчете на одно измерение не превышало 2 секунд.
Литература
1. Петрик А.А., Метильков С.А., Пунтус А.В., Бережной С.Б. Проектирование открытых цепных передач./под общей редакцией Метилькова С.А. – Краснодар: 2002. – 156 с.
